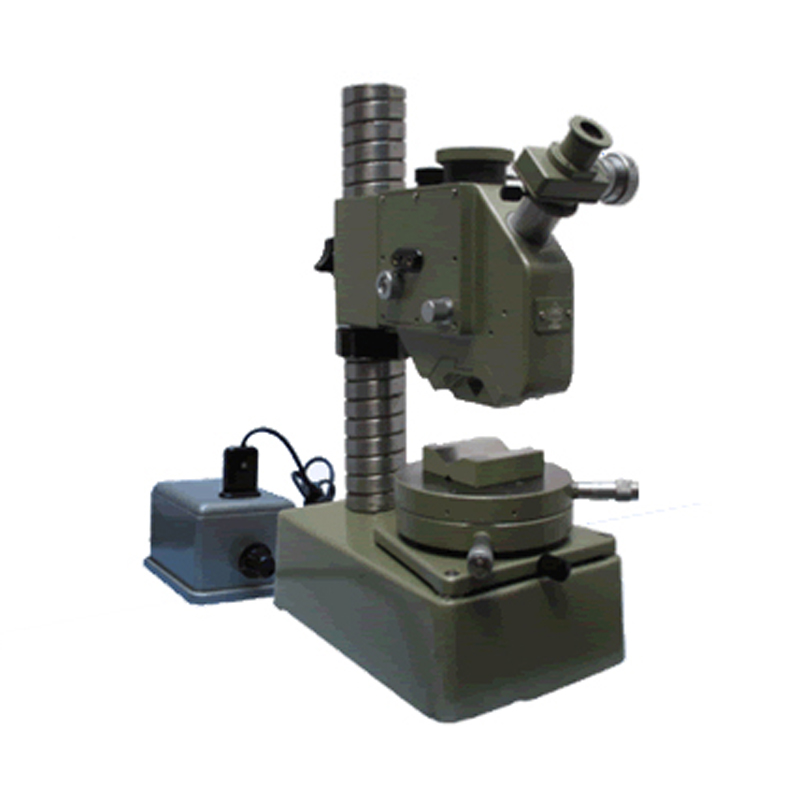

9J 光切法显微镜
产品描述
光切法显微镜9J是以光切法测量零件加工表面的微观不平度。其能判别国家标准GB1031-1995所规定测量范围1.0～80微米即原标准▽3-▽9级表面光洁度。对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度
技术参数：
放大倍率和视场（标准配置）：
| 测量范围不平度 平均高度值μm |
表面光洁度级别 | 所需物镜 | 总放大倍数 | 物镜组件 工作距离mm |
视场mm |
| ﹥0.8～1.6 | ▽▽▽ 9 | 60倍/N. A.0.55 | 510倍 | 0.04 | 0.3 |
| ﹥1.6～6.3 | ▽▽▽ 8～7 | 30倍/N. A.0.40 | 260倍 | 0.2 | 0.6 |
| ﹥6.3～20 | ▽▽ 6～5 | 14倍/N. A.0.20 | 120倍 | 2.5 | 1.3 |
| ﹥20～80 | ▽ 4～3 | 7倍/N. A.0.12 | 60倍 | 9.5 | 2.5 |
其他技术参数：
| 序号 | 名称 | 技术参数 |
| 1 | 摄影装置放大倍数 | 约6倍 |
| 2 | 测量不平度范围 | (0.8～80)微米 |
| 3 | 不平宽度 | 用测微目镜： 0.7微米～2.5毫米、用坐标工作台：(0.01～13)毫米 |
| 4 | 仪器重量 | 约23公斤 |
| 5 | 外形尺寸 | 约180×290×470毫米 |
成套件：
| 序号 | 名称 | 主要技术参数 | 单位 | 数量 |
| 1 | 仪器主体 | 台 | 1 | |
| 2 | 测微目镜 | 只 | 1 | |
| 3 | 坐标工作台 | 件 | 1 | |
| 4 | V型块 | 块 | 1 | |
| 5 | 标准刻尺（连盒） | 件 | 1 | |
| 6 | 物镜 | 7X、14X、30X、60X | 组 | 各1 |
| 7 | 可调变压器 | 220/4～6/5VA | 台 | 1 |
| 8 | 灯泡 | 2.1W6V | 只 | 3 |
| 9 | 使用说明书 | 份 | 1 |
选购件：
(1)照相机（海鸥DF照相机身）(2) 摄像装置（9JV）（3）数码摄影装置（9JD）
